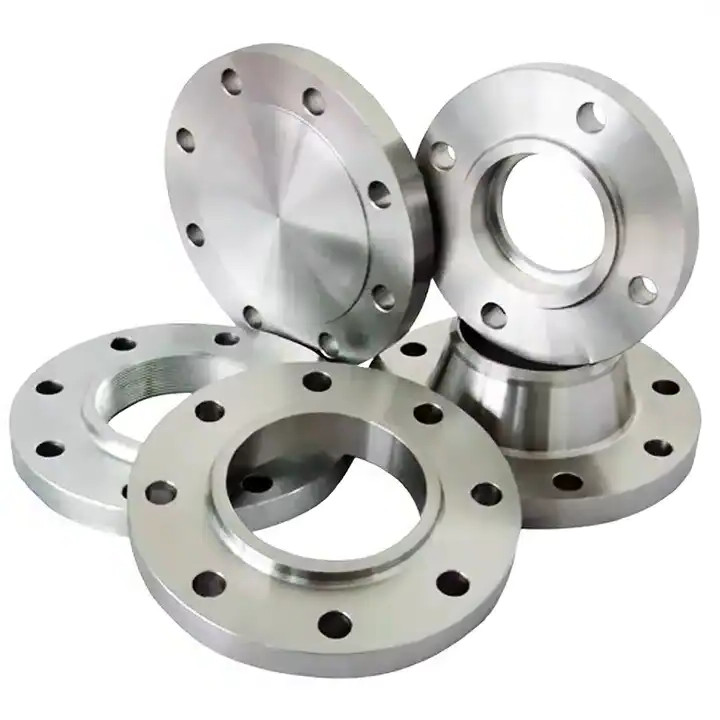

ऑस्टेनिटिक स्टेनलेस स्टील फ्लैंज

B16.5 ASTM A182 F304 304L स्लिप ऑन फ्लैंज ऑस्टेनिटिक स्टेनलेस स्टील फ्लैंज

वेंजो शंगले स्टील कं, लिमिटेड(शांगले) की स्थापना 2017 में हुई थी, यह एक व्यापक कंपनी है जो उद्योग और व्यापार को एकीकृत करती है।उसके पास स्टॉक में उत्पादों की एक विस्तृत श्रृंखला है जो कठोरता से परीक्षण किए गए हैं और शिपमेंट के लिए तैयार हैं.

विवरण:

एएसटीएम ए182 एक मानक विनिर्देश है, जो फोल्ड या रोल्ड मिश्र धातु और स्टेनलेस स्टील पाइप फ्लैंग्स, फोल्ड फिटिंग और वाल्वों के लिए है। इसमें विभिन्न सामग्री ग्रेड शामिल हैं, जैसे स्टेनलेस स्टील (जैसे,F304, F316), मिश्र धातु स्टील्स (जैसे, F11, F22) और उच्च तापमान सेवा के लिए उपयुक्त अन्य ग्रेड।

विनिर्देश विभिन्न प्रकार के फ्लैंग्स को कवर करता है, जिसमें वेल्ड नेक, स्लिप-ऑन, सॉकेट वेल्ड, थ्रेडेड, लैप जॉइंट और ब्लाइंड फ्लैंग्स शामिल हैं।

समकक्ष ग्रेड

304-304L स्टेनलेस स्टील:

• ग्रेड 304 स्टेनलेस स्टील एक ऑस्टेनिटिक स्टेनलेस स्टील है और यह सबसे व्यापक रूप से उपयोग किए जाने वाले स्टेनलेस स्टील मिश्र धातुओं में से एक है।
• ग्रेड 304एल 304 का कम कार्बन वाला संस्करण है, जो वेल्डिंग के दौरान संवेदनशीलता के जोखिम को कम करने में मदद करता है।
• ये ग्रेड अपने संक्षारण प्रतिरोध, बहुमुखी प्रतिभा और निर्माण में आसानी के लिए जाने जाते हैं, और वे आमतौर पर खाद्य और पेय, दवा,और वास्तुकला अनुप्रयोग.

फ्लैंग्स ग्रेड

स्टेनलेस स्टील फ्लैंजः F304, F304L, F304H, F316, F316L, F316Ti, F310, F310S, F321, F321H, F317, F317L, F347, F347H, F904L आदि

डुप्लेक्स स्टील फ्लैंजः UNS S31803, 2205, S31254 (254SMO)

सुपर डुप्लेक्स स्टील फ्लैंजः UNS S32750, UNS S32760, UNS S32304, S31500

कार्बन स्टील फ्लैंजः एएसटीएम ए105, ए105एन आदि

मिश्र धातु स्टील फ्लैंजः F1, F11, F22, F5, F9, F91 आदि

निकेल मिश्र धातु फ्लैंग नीचे के रूप में

मोनेल 400 और K500,

इनकोनेल 600, 601, 617, 625, 690, 718, एक्स-750.

इनकोलोय 800, 800एच, 800एचटी, 825, 925.

हेस्टेलॉय सी22, सी4, सी276, एस, सी2000, जी-30, जी-35, एक्स, एन, बी, बी-2, बी-3

तांबे के मिश्र धातु के फ्लैंग्स: तांबा, पीतल और बंदूक धातु

विभिन्न प्रकार के फ्लैंग्स हम नीचे के रूप में आपूर्ति कर सकते हैं

1स्लिप-ऑन फ्लैंग्स.

स्लिप-ऑन फ्लैंग्स में वेल्डिंग नेक फ्लैंग्स की तुलना में कम प्रारंभिक लागत होती है क्योंकि उन्हें पाइप को लंबाई तक काटने में कम सटीकता की आवश्यकता होती है, और वे असेंबली में अधिक आसानी प्रदान करते हैं।आंतरिक दबाव के तहत उनकी गणना की ताकत वेल्डिंग गर्दन flanges की ताकत के लगभग 2/3 है, और थकान के तहत उनका जीवन 1/3 कम है। स्लिप-ऑन फ्लैंग्स 1500 पाउंड मानक में 1/2 "से 21⁄2" आकार तक सीमित हैं।

2. थ्रेडेड फ्लैन्ज

विशेष अनुप्रयोगों के लिए थ्रेडेड फ्लेन्ज का प्रयोग किया जाता है।वे वेल्डिंग के बिना इकट्ठा किया जा सकता है और अत्यंत उच्च दबाव सेवाओं में इस्तेमाल किया जा सकता है - या वायुमंडलीय दबाव के पास - जहां मिश्र धातु स्टील ताकत के लिए आवश्यक हैघुमावदार फ्लैंग्स तापमान या झुकने के तनाव के साथ स्थितियों के लिए उपयुक्त नहीं हैं, या चक्र संबंधी परिस्थितियों में जहां धागे के माध्यम से रिसाव हो सकता है।

3वेल्ड नेक फ्लैंग्स

वेल्ड नेक फ्लैंग्स में एक लंबा कॉपर हब और पाइप से जुड़ने वाले बट वेल्ड के क्षेत्र में मोटाई का क्रमिक संक्रमण होता है।कॉपर हब फ्लैंज के लिए महत्वपूर्ण सुदृढीकरण और डिशिंग के लिए प्रतिरोध प्रदान करता हैइस प्रकार के फ्लैंज को उच्च दबाव, शून्य से नीचे या उच्च तापमान के परिणामस्वरूप कठिन सेवा परिस्थितियों के लिए पसंद किया जाता है।

4अंधा फ्लैंग्स

ब्लाइंड फ्लैन्ज का प्रयोग पाइपिंग, वाल्व और दबाव वाहिकाओं के अंत को खाली करने के लिए किया जाता है।अंधा फ्लैंज आंतरिक दबाव और बोल्ट लोड से उच्च तनाव को संभाल सकता है क्योंकि अंधा फ्लैंज में अधिकतम तनाव केंद्र में झुकने तनाव हैं.

5. सोकेट वेल्ड फ्लैंग्स

सोकेट वेल्ड फ्लैंग्स को छोटे आकार के उच्च दबाव पाइपिंग पर उपयोग के लिए विकसित किया गया था।सॉकेट वेल्ड फ्लैंग्स एक स्लिप-ऑन फ्लैंग्स को डबल वेल्डिंग की तुलना में मजबूत और अधिक थकान शक्ति रखते हैं. आंतरिक वेल्ड को पीसने से चिकनी बोरिंग स्थितियों को आसानी से प्राप्त किया जा सकता है। इस फ्लैंज का उपयोग आमतौर पर रासायनिक प्रक्रिया पाइपिंग में किया जाता है।

6. लैप संयुक्त फ्लैंग्स

लैप ज्वाइंट फ्लेन्ज का उपयोग लैप ज्वाइंट स्टब्स के साथ किया जाता है। लैप ज्वाइंट फ्लेन्ज का उपयोग आमतौर पर कार्बन या कम मिश्र धातु वाले स्टील पाइपिंग सिस्टम में किया जाता है जिन्हें निरीक्षण और सफाई के लिए बार-बार अलग करने की आवश्यकता होती है।वे किसी भी बिंदु पर जहां गंभीर झुकने तनाव होता है में इस्तेमाल नहीं किया जाना चाहिए.

फ्लैंग्स आकार रेंज और दबाव वर्ग और फ्लैंग का सामना करना

फ्लैंग्स आकार सीमाः 1/8 "NB से 48"NB तक।

फ्लैंग्स वर्गः 150#, 300#, 400#, 600#, 900#, 1500# और 2500#

फ्लैंग्स फेसिंगः FF,RF,M,F,T,G,RJ,MF,TG

पाइप फ्लैंग्स के अनुप्रयोग
पाइप फ्लैंग्स का व्यापक रूप से विभिन्न औद्योगिक, वाणिज्यिक और आवासीय अनुप्रयोगों के पाइप फिटिंग में उपयोग किया जाता है। पाइप फ्लैंग्स को विभिन्न मशीनिंग विवरणों के साथ आपके आवेदन के अनुरूप अनुकूलित किया जा सकता है।इन पाइप flanges में व्यापक रूप से इस्तेमाल किया गया है:

यूएचवी अनुप्रयोग

• टरबाइन जनरेटर के लिए हाइड्रोलिक नियंत्रण प्रणाली
• उच्च दबाव वाली मिसाइल प्रणाली
• परमाणु और पारंपरिक ऊर्जा संयंत्र आदि के अनुप्रयोग
